Switch anschließen LAN erweitern – So geht es.

Ein Switch hilft wenn die Ethernet Ports am DSL Router knapp werden oder nicht ausreichen. Heutzutage werden die Geräte welche eine Internetverbindung benötigen stetig mehr. Vom Tablet, Fernseher, PC, Notebook bis zuSwitch mit Patchung mehreren Handys wird mittlerweile alles mit Internet versorgt. Und schnell steht man vor dem Problem der Router hat zu wenig LAN Anschlüsse. In den meisten Fällen sind die Geräte nur mit 2 bis 4 Ports ausgestattet. Empfehlenswerte Geräte finden Sie weiter unten.

Es macht auch nicht immer Sinn alle Geräte mit WLAN zu versorgen. Geräte die einen festen Standort besitzen wie Beispielsweise ein Drucker oder Fernseher sollte man immer mit Kabel versorgen. Eine sichere und stabile Verbindung wird am besten über Netzwerkkabel hergestellt. Keine Verbindungsabbrüche oder Bandbreitenschwankung wie es bei einem WLAN Signal der Fall sein kann. Die Lösung um mehr LAN Ports zu bekommen heißt schlicht und einfach Switch.

Was ist ein Switch – Wie funktioniert ein Switch

Ein Switch besteht aus mehreren Ethernet Ports auch LAN Ports genannt. Diese Switche gibt es in verschiedenen Ausführungen und Größen von 4 bis 48 Port. Vor dem Kauf sollte man sich überlegen wie viele Ports man benötigt und natürlich auch noch etwas Reserve mit einplanen. Ein Switch hat im Prinzip nur eine Aufgabe. Daten die an einem Port ankommen auf die anderen weiter zu verteilen. Ganz einfach beschrieben eben ein Aktiver Verteiler.

Der Port welcher mit dem DSL Router gekoppelt wird nennt man Uplink Port. Gute Switche besitzen eine Auto Uplink Funktion. Dies bedeutet das man sich den Eingangs Port am Switch aussuchen kann. DieserAuto Uplink wird vom Switch Automatisch erkannt und als Uplink-Port eingerichtet. Weiterer Vorteil, normalerweise muss das Anschlusskabel am Uplink-Port gekreuzt aufgelegt werden. Auch dies erledigt der Auto Uplink-Port Automatisch. Plug-and-Play sozusagen. Ein einfaches 1:1 Patchkabel (Standart) ist ausreichend. Einfacher geht es nicht vor allem wenn man sich nicht so gut mit Netzwerkperipherie auskennt. Anschlussbild siehe weiter unten!

Port Geschwindigkeit

Auch die Port Geschwindigkeit sollte sich am Switch Automatisch anpassen. Diese liegt in der Regel zwischen 10 und 1000 MBit´s. Wobei 100 MBit´s heutzutage als Standard angesehen wird. In seltenen Fällen werden auch schon mal 1000 MBit´s benötigt. Wenn Beispielsweise der angeschlossenen PC eine Netzwerkkarte mit 1000 MBit´s eingebaut hat. Regelt sich die Port Geschwindigkeit von selbst muss man auch hier auf nichts achten.

Switch anschließen – Einfach erklärt

Einen Switch anschließen kann heute wirklich jeder. Um den Switch mit einem Router zu verbinden ist ein Patchkabel nötig. Bei Auto Uplink ist ein einfaches 1 zu 1 Patchkabel ausreichend (Standard). Verbinden Sie das eine Ende des Patchkabels mit einem beliebigen Ethernet Port des DSL Routers. Das 2. Ende des Patchkabels wird in einen LAN/Ethernet Port des Switch gesteckt. Am einfachsten benutzt man an beiden Geräten den Port 1. Dies ist aber wie schon beschrieben nicht zwingend erforderlich. Was jetzt? Nichts weiter! Die Ports vom Switch können ab sofort benutzt werden in dem man alle weiteren Geräte einfach mit Patchkabeln am Gerät ansteckt. Die Ports ihres DSL-Routers sind somit ganz einfach erweitert worden. Auch noch verbleibende Ports am Router können trotzdem weiter benutzt werden. Switch anschließen, so einfach geht´s.

Ist der Switch nicht mit einem Auto Uplink sondern mit einem festgelegtem Uplink Port versehen dann ist zwingend ein Crossover-Kabel zu verwenden. Die Datenübertragung bei 100 MBit´s wird über die Adern 1+2 und 3+6 im Patchkabel übertragen. Diese müssen nun bei einem Gekreuzten Kabel verdreht werden. Es wird also die Sende- und Empfangsleitung im Patchkabel gedreht. Wie so etwas aussieht wird im Bild unten erklärt. Verbunden wird der Uplink Port des Switch mit einem beliebigen Ethernet Port des DSL Routers.

Welchen Switch kaufen ist die Frage?

Switche die für die heutige Moderne Anwendungen Zuhause all diese Dinge vereinen und dazu noch unglaublich Robust sind werden vom Herstelle Netgear gebaut. Siehe unten. Nachfolgend finden Sie Empfehlenswerte Geräte für ihre Porterweiterung am DSL Router. Falls Sie einen Router suchen der POE fähig ist haben hier einen nützlichen Artikel verfasst.

1. TP-Link TL-SG105

Der zur Zeit meistgekaufte Switch mit 5 Ethernet Ports kommt vom Hersteller TP-Link. Im Schicken Metallgehäuse und mit minimalistischer Ausstattung für Tisch- und Wandmontage ohne Lüfter. Für alle die nicht viel Geld ausgeben möchte sind hier beim Richtigen Modell. Keine Konfiguration notwendig kein Crossover Kabel einfach Plug and Play. An allen Ports mit bis zu 1000 MBit´s für die angeschlossenen Geräte. Das kann sich sehen lassen bei diesem Preis. QoS für latenzfreien Datenverkehr für Sprache und Video geeignet. Green IT für Maximale Energieensparung bis zu 84%. Die nicht benötigten Ports werden automatisch erkannt und auf inaktiv gesetzt sowie die Länge der Netzwerkkabel ermittelt und dementsprechend die Sendeleistung angepasst. Ein Einsteiger Switch bei dem man nicht viel falsch machen kann.TP-Link TL-SG105

Switch5x Ethernet 10/100/1000 MBit´s

SwitchAuto Uplink

SwitchNur 2,43 Watt Stromverbrauch

SwitchStatus LED an jedem Port

SwitchGreen IT

SwitchAbmessung 998 x 980 x 250 mm

Direkt zum Sparangebot auf Amazon.de



2. NETGEAR GS105GE

Ein High-Performance Gerät mit Robustem Metall Gehäuse. Die Netgear Produktfamilie ist für alle Anwender geeignet die etwas mehr Komfort und Sicherheit von einem Switch erwarten. Mit bis 1000 M/Bits´s pro Port und Auto Uplink bleiben keine Wünsche offen. Als Tisch- oder Wandgerät zu verwenden.

Switch5x Ethernet 10/100/1000 MBit´sNetgear GS105GE

SwitchAuto Uplink

SwitchNur 3,5 Watt Stromverbrauch

SwitchStatus LED´s an jedem Port

SwitchMetallgehäuse

SwitchPlug and Play

SwitchLebenslange Garantie!

SwitchAbmessung 104 x 94 x 28 mm

3. NETGEAR GS108GE

Wenn 5 Ports nicht mehr ausreichend sind dann ist der GS108 das nächste Geräte der Wahl. Gerade wenn der DSL Router Standartmäßig mit nur 2 Ethernet Ports Ausgestattet ist sollte man direkt mit einem 8 Port Switch erweitern. Der Preisunterschied zwischen 5 und 8 Ethernet Schnittstellen ist unwesentlich so das man dies vernachlässigen kann.

NETGEAR ist von seinen Produkten so überzeugt das auch dieses Gerät mit einer Lebenslange Garantie geliefert wird. Auch hier wurde ein Robustes Metallgehäuse verbaut. Gigabit LAN und die Plug and Play ohne Konfiguration Runden diesen Switch ab. Konzipiert für den Dauereinsatz ohne Lüfter und somit absolut geräuschlos. Klare Kaufempfehlung und von Nutzern als TOP bewertet.Netgear GS108GE

Switch8x Ethernet 10/100/1000 MBit´s

SwitchAuto Uplink

SwitchStatus LED´s an jedem Port

Switch14 Watt Stromverbrauch

SwitchMetallgehäuse

SwitchPlug and Play

SwitchLebenslange Garantie

SwitchAbmessung 101 x 158 x 27 mm

4. TP-Link TL-SG1016D

Sind auch 8 Ethernet Ports nicht mehr ausreichend wäre die nächst mögliche Größe 16 Ports. Ein Gerät in dieser Größe mit entsprechendem sehr gutem Preis- Leistungsverhältnis ist der TL-SG1016D aus dem Hause TP-Link.

Verbaut in einem Robusten Metallgehäuse geräuschlos ohne Lüfter. Alle 16 vorhandenen Ports besitzen die Auto Uplink Funktion somit ist kein Crossover-Kabel nötig. Die Status LED´s befinden nicht an der jeweiligen Buches sondern links neben diesen im Gehäuse. Die Portgeschwindigkeit liegt auch bei diesem Switch zwischen 10 und 1000 Mbit´s und passt sich Automatisch an.

Die Maximale Leistungsaufnahme liegt bei nur 9,3 Watt dank der Green IT Technologie. Geliefert wird dieses Gerät für Tisch- Wand- oder Rackmontage. Die Montagewinkel für einen 19″ Schrank sind in der Lieferung enthalten. Dieser Switch ist auch mit POE verfügbar! Siehe im Artikel hier.

Switch TP-Link TL-SG1016D

Switch16x Ethernet 10/100/1000 MBit´s

SwitchAuto Uplink

SwitchStatus LED´s für jeden Port

Switch9,3 Watt Stromverbrauch

SwitchMetallgehäuse

SwitchPlug and Play

SwitchLebenslange Garantie

SwitchAbmessung 180 x 294 x 44 mm

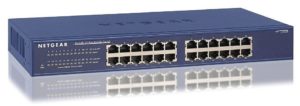

5. Netgear JGS524-200EUS

16 Ports sind immer noch nicht genug? Dann wäre der Netgear JGS524 mit 24 Ports das nächste Gerät unserer Empfehlung. Auch hier wie gewohnt die bekannte Netgear Qualität und selbstverständlich auch hier Unmanaged Switch für einfachstes Plug and Play. Verbaut in einem schick designten Gehäuse mit nur 2,4 kg Gewicht. Die Status LED´s befinden sich auf der linken Seite und jeder Port liefert bis zu 1000 MBit´s. Die Leistungsaufnahme ist mit 40 Watt angegeben das Gehäuse besitzt keinen Lüfter und ist somit geräuschlos. Montieren kann man den 24 Port Switch an der Wand auf dem Tisch oder in einem 19″ Rack mit Hilfe der mitgelieferten Rack Winkel. Auch hier ein Spitzengerät bei dem man keine bedenken haben muss.Switch Netgear JGS524

Switch24x Ethernet 10/100/1000 MBit´s

SwitchAuto Uplink

SwitchStatus LED´s für jeden Port

Switch40 Watt Stromverbrauch

SwitchMetallgehäuse

SwitchPlug and Play

SwitchLebenslange Garantie

SwitchNur 2,4 kg Gewicht

SwitchAbmessung 232 x 460 x 82 mm

Alle Preisangaben inklusive MwSt.
